マグネットベアリングターボブロワー(150、300 kW)

曝気用ターボブロワー

信頼性が高く、エネルギー効率に優れた低圧用の圧縮空気装置をお探しですか。

ケーザー・コンプレッサーのPillAeratorターボブロワーは、曝気用途を念頭に開発されたコンパクトなターボコンプレッサーです。革新的なマグネットベアリングのおかげで、駆動モーターは完全に摩耗なしで作動します。

弊社のターボブロワーは、好気的、生物学的排水処理、発酵および浮遊物収集の用途などの、低圧下でプロセス空気が必要とされるあらゆる場所で使用されます。

性能データ:

  • 150 kW、300 kW
  • 最大流量16,000 m³/時
  • 差圧0.3~1.3 bar

お客様の利点:

  • 高いエネルギー効率
    直接駆動方式のマグネットベアリングローターとインテリジェントコントローラーを組み合わせることで、PillAeratorのターボブロワーは非常に効率的に作動します。卓越した効率レベルで動作するこれらの最先端の機械は、従来の技術に関連するエネルギーコストを最大25%節約できます。
  • 信頼性と安全性
    広範囲のセンサーが圧力、速度、温度などの最も重要な動作状態を監視します。これは、プロセス空気の供給の信頼性とともに、安全な動作を保証します。
  • メンテナンスフリーの駆動モーター
    潤滑油を必要としない非接触のマグネットベアリングは、完全に摩耗のない動作を保証します。オイルやベアリングの交換が不要なため、メンテナンスはエアフィルタの交換のみに限られます。

無摩耗駆動モーター付ターボブロワー

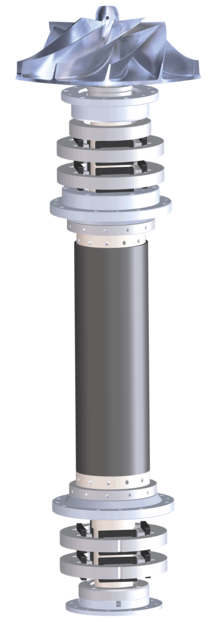

PillAeratorマグネットベアリングターボブロワー

マグネットベアリングを使用する利点は、下記の通り明らかです。


  • オイルフリー
  • 無摩耗
  • メンテナンスフリー
シャフトは重心を中心に永久的に回転し、振動がありません。物理的接触がないため、潤滑油は必要ありません。

頻繁な開始停止の動作を行っても、まったく摩耗しません。シャットダウン中、シャフトは磁場内で停止します。万が一、マグネットベアリングのコントローラーに故障が発生した場合、安全ベアリングがシャフトを緩やかに停止させます。

駆動モーターは密閉されているため、周囲の空気によって汚染されることはなく、ターボブロワーの動作の信頼性、可用性、および耐用年数が大幅に向上します。


製品の詳細

革新的な冷却コンセプト

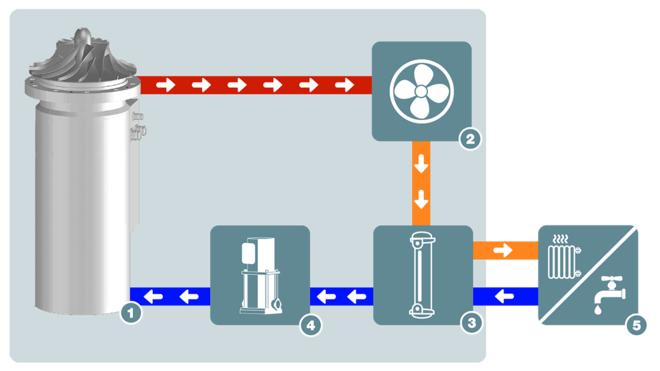

ケーザーのターボブロワーにおける革新的な冷却コンセプト。
  1. マグネットベアリングモーターと周波数変換器はいずれも水冷式
  2. 熱交換器は空気と水の調整可能
  3. 耐久性のある水-水熱交換器
  1. メンテナンスフリーの循環ポンプ
  2. 熱回収が可能な冷却水の入口と出口

動作条件が常に最適化されるように、内部の水回路を介して冷却が行われます。速度制御ファンを介してモーターと周波数変換器の温度を一定にでき、しかもコントロールキャビネットを密閉したままにすることができます。

蓄積された排熱を全て冷却水で吸収することができるため、高価な排風ダクトが不要になります。オプションの空調制御により、周囲温度が+55 ℃でもターボが安全に作動します。

完全に一致する流量

どのような速度でも制御できるので、ターボブロワーの流量を今の用途の要求空気量に合わせて常に調整できます。これにより、プロセスがシームレスに作動できるだけでなく、過曝気によるエネルギー損失を確実に防止できます。

インテリジェントコントローラーを含む個々のコンポーネント間の完全な相互作用により、最大84%の効率化と最大25%の節約を実現します。

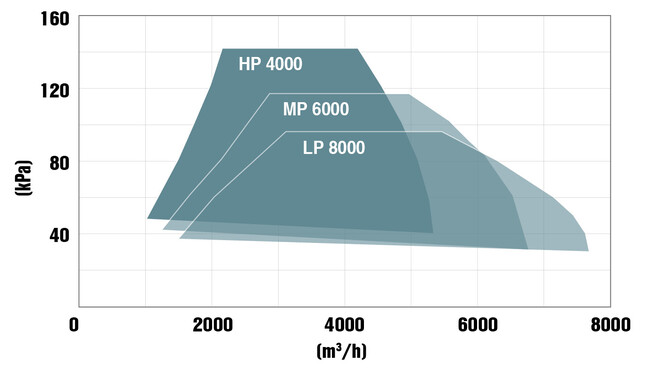

ケーザー・コンプレッサーのターボブロワー(150 kW)の性能範囲。
性能範囲 – PillAerator 150 kW

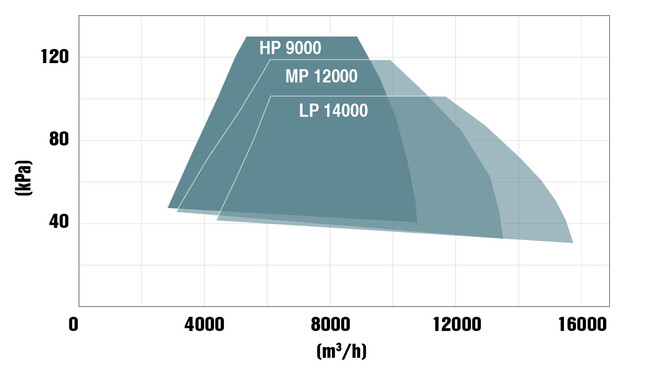

ケーザー・コンプレッサーのターボブロワー(300 kW)の性能範囲。
性能範囲 – PillAerator 300 kW
信頼性と安全性

PillAeratorターボブロワーは、完全にマッチした機械および電気コンポーネントを備え、接続可能な完全な機械として提供されます。

一連のセンサーが圧力、温度、速度を連続的に監視することで、ブロワーが確実に作動できるようにし、遠隔監視および作動状態の視覚化が可能になります。

洗練された安全設計により、停電時の穏やかで摩耗のない停止が保証され、マグネットベアリングは作動し、完全に機能し続けます。

技術仕様

技術仕様は本パンフレットをご覧ください。
