CN CおよびDN Cシリーズ高圧ブースター

効率的な圧縮空気供給を実現する高圧ブースター

完全パッケージシステムにはすべて揃っています:新たな設計によりこれまでのブースターの約半分の設置面積を誇るCN CおよびDN Cシリーズブースターは、外観と同様に内部も優れています。新たな構成機器配置により、冷却エアフローの最適化だけでなく、メンテナンス時のアクセス性も改善しました。

さらに、強化されたシグマ・コントロール2コントローラーには、複数の監視および制御オプションが新たに追加され、マスターコントロールシステムとの完全な互換性があるため、ダイナミック制御も備えています。

DN CシリーズのSFCバージョンでは、コンプレッサーの流量が、該当する実際の用途の空気需要に応じて調整されるため、必要な分のエネルギーしか消費せずに、圧縮空気所要量を高い精度で生産します。

CN Cシリーズのパフォーマンスパラメータ:

  • 7.5~22 kW
  • 初圧:3~10 bar
  • 終圧:10~45 bar
  • 流量:0.8~8.0 m³/分

DN Cシリーズのパフォーマンスパラメータ:

  • 22~45 kW
  • 初圧:3~10 bar
  • 終圧:10~45 bar
  • 流量:2.26~19.60 m³/分

オプション機能:

高圧ブースターには、空冷式または水冷式があります。CN Cシリーズ高圧ブースターは、空冷を標準装備しています。窒素圧縮のために、屋外の空気の侵入を防止するために密閉されたバージョン(N2バージョン)も用意されています。

用途:

PETボトル製造、加工用空気用途、窒素生成、テスト施設用高圧(圧力テスト、破裂圧力テスト、パルス試験(ブレーキ、クーラーなど))。

お客様の利点:

  • コンパクトな設置面積:
    この独自のコンパクトなパッケージは、スペースを節約しながらパワフルで、性能、信頼性、エネルギー効率に妥協はありません。
  • 極めて容易な据え付け:
    DN CおよびCN Cブースターは、すぐに電源に接続できるようになっています。自己監視用途など、幅広い用途に合わせてシステムを構成できます。
  • サービスコスト節約
    新設計により、ユニットの前面からアクセスできます。この構成は、新しい構成機器の配置により可能になりました。これにより、ベルト交換などのメンテナンス作業をより簡単に実行できます。
エネルギーコストの節約
ライフサイクルコスト

高品質のプレミアム効率電気モーターが比類ない効率を達成して、電力消費量を極めて低く抑えます。運転温度が低いため、さらにメリットがあります。



製品の詳細

さらに使いやすく、高い効率と柔軟性を実現する新設計
DN Cシリーズコンパクトブースターパッケージ(後)

  • 長い耐用年数:
    モーターとエアーエンドを本体から分離しました。そのため、コントロールキャビネット、クーラー、ファン、配管の振動の影響が大幅に低減しました。
  • メンテナンス作業時のアクセスを最適化:
    エアクーラー装着時の側面図 - 容易に取り外せるパネルでアクセス性改善
  • メンテナンス作業の改善:
    ベルト交換、電磁弁メンテナンス(窒素用)または吸入弁のダストトラップ交換
レイアウト例

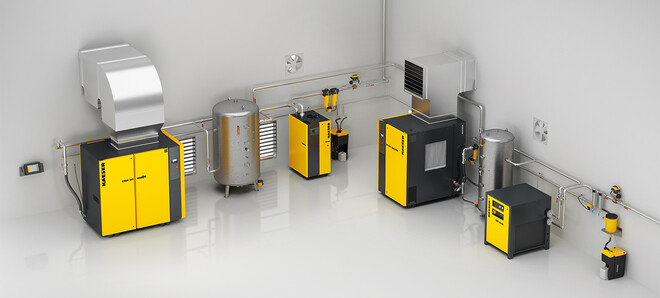

例:高圧ブースターを装備した圧縮空気システム

ケーザー・コンプレッサー社のコンパクトなDN Cシリーズ高圧ブースターを装備した圧縮空気システム。
高圧ブースターの設計レイアウト

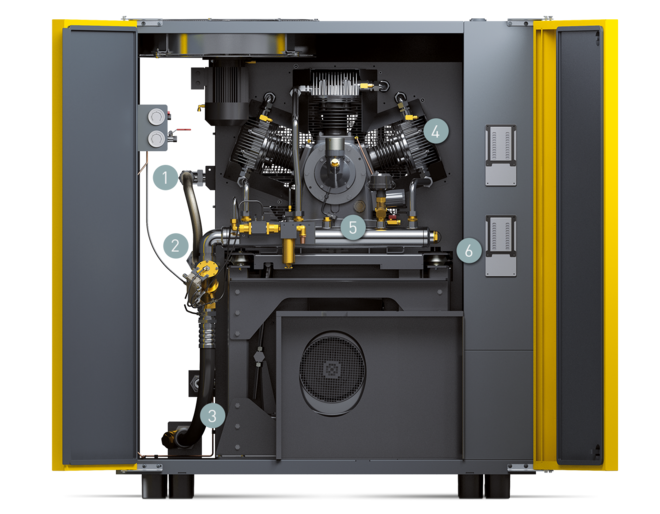

DN Cシリーズコンパクトブースターパッケージ構成機器(前)
  1. フレキホース(終圧側)
  2. 集合管とアフタークーラー間の逆止弁
  3. フレキホース(初圧側)
  1. 設計を見直したシリンダーヘッド
  2. 空気回収管を大型化して脈動を低減
  3. 減衰素子
技術仕様 CN 22C

標準版

モデルCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
入口圧力 bar 5 7.5 7.5
出口圧力 bar 25 25 35
流量 使用圧力での全ユニット m³/min 2.54 4.17 3.68
吸入容量 m³/min 3.74 5.3 5.3
ピストン容積 m³/min 0.62 0.62 0.62
コンプレッサーブロック/エアーエンド速度 rpm 1,235 1,235 1,235
ピストン数 2 2 2
モーターの公称出力 kW 22 22 22
音圧レベル dB(A) 75 75 75
圧縮空気の接続口:入口G 1 G 1 G 1
圧縮空気の接続口:出口G 1 G 1 G 1
寸法 幅 x 奥行 x 高さ mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 920 920 920

モデルCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
入口圧力 bar 10 10 10
出口圧力 bar 25 35 45
流量 使用圧力での全ユニット m³/min 5.79 5.31 4.83
吸入容量 m³/min 6.86 6.86 6.86
ピストン容積 m³/min 0.62 0.62 0.62
コンプレッサーブロック/エアーエンド速度 rpm 1,235 1,235 1,235
ピストン数 2 2 2
モーターの公称出力 kW 22 22 22
音圧レベル dB(A) 75 75 75
圧縮空気の接続口:入口G 1 G 1 G 1
圧縮空気の接続口:出口G 1 G 1 G 1
寸法 幅 x 奥行 x 高さ mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 920 920 920

技術仕様 CN 15C

標準版

モデルCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
入口圧力 bar 5 7.5 7.5
出口圧力 bar 25 25 35
流量 使用圧力での全ユニット m³/min 2.54 4.17 3.04
吸入容量 m³/min 3.74 5.3 4.23
ピストン容積 m³/min 0.62 0.62 0.5
コンプレッサーブロック/エアーエンド速度 rpm 1,235 1,235 985
ピストン数 2 2 2
モーターの公称出力 kW 15 15 15
音圧レベル dB(A) 74 74 74
圧縮空気の接続口:入口G 1 G 1 G 1
圧縮空気の接続口:出口G 1 G 1 G 1
寸法 幅 x 奥行 x 高さ mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 920 920 920

モデルCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
入口圧力 bar 10 10 10
出口圧力 bar 25 35 45
流量 使用圧力での全ユニット m³/min 5.79 4.36 3.63
吸入容量 m³/min 6.86 5.47 4.94
ピストン容積 m³/min 0.62 0.5 0.45
コンプレッサーブロック/エアーエンド速度 rpm 1,235 985 890
ピストン数 2 2 2
モーターの公称出力 kW 15 15 15
音圧レベル dB(A) 74 74 74
圧縮空気の接続口:入口G 1 G 1 G 1
圧縮空気の接続口:出口G 1 G 1 G 1
寸法 幅 x 奥行 x 高さ mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 920 920 920

技術仕様 CN 11C

標準版

モデルCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
入口圧力 bar 5 7.5 7.5
出口圧力 bar 25 25 35
流量 使用圧力での全ユニット m³/min 2.09 3.41 2.47
吸入容量 m³/min 2.99 4.23 3.41
ピストン容積 m³/min 0.5 0.5 0.4
コンプレッサーブロック/エアーエンド速度 rpm 985 985 795
ピストン数 2 2 2
モーターの公称出力 kW 11 11 11
音圧レベル dB(A) 73 73 73
圧縮空気の接続口:入口G 1 G 1 G 1
圧縮空気の接続口:出口G 1 G 1 G 1
寸法 幅 x 奥行 x 高さ mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 920 920 920

モデルCN 11C 10/25 bar CN 11C 10/35 bar
入口圧力 bar 10 10
出口圧力 bar 25 35
流量 使用圧力での全ユニット m³/min 4.73 3.29
吸入容量 m³/min 5.47 4.16
ピストン容積 m³/min 0.5 0.38
コンプレッサーブロック/エアーエンド速度 rpm 985 750
ピストン数 2 2
モーターの公称出力 kW 11 11
音圧レベル dB(A) 73 73
圧縮空気の接続口:入口G 1 G 1
圧縮空気の接続口:出口G 1 G 1
寸法 幅 x 奥行 x 高さ mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 920 920

技術仕様 CN 7C

標準版

モデルCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
入口圧力 bar 5 7.5 7.5
出口圧力 bar 25 25 35
流量 使用圧力での全ユニット m³/min 1.26 2 1.62
吸入容量 m³/min 1.72 2.44 2.18
ピストン容積 m³/min 0.29 0.29 0.26
コンプレッサーブロック/エアーエンド速度 rpm 1,250 1,250 1,120
ピストン数 2 2 2
モーターの公称出力 kW 7.5 7.5 7.5
音圧レベル dB(A) 71 71 71
圧縮空気の接続口:入口G 1 G 1 G 1
圧縮空気の接続口:出口G 1 G 1 G 1
寸法 幅 x 奥行 x 高さ mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 790 790 790

モデルCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
入口圧力 bar 10 10 10
出口圧力 bar 25 35 45
流量 使用圧力での全ユニット m³/min 2.74 2.05 1.75
吸入容量 m³/min 3.15 2.52 2.27
ピストン容積 m³/min 0.29 0.23 0.21
コンプレッサーブロック/エアーエンド速度 rpm 1,250 1,000 900
ピストン数 2 2 2
モーターの公称出力 kW 7.5 7.5 7.5
音圧レベル dB(A) 71 71 71
圧縮空気の接続口:入口G 1 G 1 G 1
圧縮空気の接続口:出口G 1 G 1 G 1
寸法 幅 x 奥行 x 高さ mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 790 790 790

技術仕様 DN 30C

標準版

モデルDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
入口圧力 bar 5 7.5 7.5
出口圧力 bar 25 25 35
流量 使用圧力での全ユニット m³/min 6.11 8.92 7.02
吸入容量 m³/min 7.85 10.68 9.07
ピストン容積 m³/min 1.31 1.26 1.06
コンプレッサーブロック/エアーエンド速度 rpm 1,139 1,095 929
ピストン数 3 3 3
モーターの公称出力 kW 30 30 30
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,470 1,470 1,470

モデルDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
入口圧力 bar 10 10 13
出口圧力 bar 25 45 20
流量 使用圧力での全ユニット m³/min 11.35 6.98 16.74
吸入容量 m³/min 13.05 9.06 18.29
ピストン容積 m³/min 1.19 0.82 1.31
コンプレッサーブロック/エアーエンド速度 rpm 1,034 1,034 1,139
ピストン数 3 3 3
モーターの公称出力 kW 30 30 30
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,470 1,470 1,470

モデルDN 30C 13/45 bar
入口圧力 bar 13
出口圧力 bar 45
流量 使用圧力での全ユニット m³/min 9.53
吸入容量 m³/min 11.53
ピストン容積 m³/min 0.82
コンプレッサーブロック/エアーエンド速度 rpm 1,034
ピストン数 3
モーターの公称出力 kW 30
音圧レベル dB(A) 78
圧縮空気の接続口:入口G 2
圧縮空気の接続口:出口G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960
重量 kg 1,470

技術仕様 DN 22C

標準版

モデルDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
入口圧力 bar 5 7.5 7.5
出口圧力 bar 25 25 30
流量 使用圧力での全ユニット m³/min 4.75 6.91 6.16
吸入容量 m³/min 6.29 8.31 7.72
ピストン容積 m³/min 1.05 0.98 0.91
コンプレッサーブロック/エアーエンド速度 rpm 1,315 1,227 1,139
ピストン数 3 3 3
モーターの公称出力 kW 22 22 22
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,370 1,370 1,370

モデルDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
入口圧力 bar 7.5 10 10
出口圧力 bar 35 25 40
流量 使用圧力での全ユニット m³/min 5.32 9.09 5.99
吸入容量 m³/min 7.01 10.37 7.68
ピストン容積 m³/min 0.82 0.94 0.7
コンプレッサーブロック/エアーエンド速度 rpm 1,034 1,183 876
ピストン数 3 3 3
モーターの公称出力 kW 22 22 22
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,370 1,370 1,370

モデルDN 22C 13/20 bar DN 22C 13/30 bar
入口圧力 bar 13 13
出口圧力 bar 20 30
流量 使用圧力での全ユニット m³/min 13.19 10.27
吸入容量 m³/min 14.18 11.53
ピストン容積 m³/min 1.01 0.82
コンプレッサーブロック/エアーエンド速度 rpm 1,271 1,034
ピストン数 3 3
モーターの公称出力 kW 22 22
音圧レベル dB(A) 78 78
圧縮空気の接続口:入口G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,370 1,370

技術仕様 DN 37C

標準版

モデルDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
入口圧力 bar 5 7.5 10
出口圧力 bar 20 30 25
流量 使用圧力での全ユニット m³/min 7.36 9.39 12.98
吸入容量 m³/min 9.06 11.54 14.93
ピストン容積 m³/min 1.51 1.36 1.36
コンプレッサーブロック/エアーエンド速度 rpm 1,315 1,183 1,183
ピストン数 3 3 3
モーターの公称出力 kW 37 37 37
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,500 1,500 1,500

モデルDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
入口圧力 bar 10 13 13
出口圧力 bar 40 20 35
流量 使用圧力での全ユニット m³/min 9.96 18.59 13.57
吸入容量 m³/min 12.38 20.41 15.76
ピストン容積 m³/min 1.12 1.46 1.12
コンプレッサーブロック/エアーエンド速度 rpm 981 1,271 981
ピストン数 3 3 3
モーターの公称出力 kW 37 37 37
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,500 1,500 1,500

技術仕様 DN 45C

標準版

モデルDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
入口圧力 bar 7.5 7.5 10
出口圧力 bar 25 30 25
流量 使用圧力での全ユニット m³/min 10.74 9.75 14.41
吸入容量 m³/min 12.83 11.97 16.6
ピストン容積 m³/min 1.51 1.41 1.51
コンプレッサーブロック/エアーエンド速度 rpm 1,315 1,227 1,315
ピストン数 3 3 3
モーターの公称出力 kW 45 45 45
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,410 1,510 1,510

モデルDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
入口圧力 bar 10 13 13
出口圧力 bar 35 20 45
流量 使用圧力での全ユニット m³/min 12.9 19.21 13.77
吸入容量 m³/min 15.49 21.12 16.61
ピストン容積 m³/min 1.41 1.51 1.19
コンプレッサーブロック/エアーエンド速度 rpm 1,227 1,315 1,034
ピストン数 3 3 3
モーターの公称出力 kW 45 45 45
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,510 1,510 1,510

技術仕様 DN 45C SFC

標準版

モデルDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
入口圧力 bar 7.5 7.5 10
出口圧力 bar 25 30 25
流量 使用圧力での全ユニット m³/min 10.74 9.75 14.41
吸入容量 m³/min 12.83 11.97 16.6
ピストン容積 m³/min 1.51 1.41 1.51
コンプレッサーブロック/エアーエンド速度 rpm 1,315 1,227 1,315
ピストン数 3 3 3
モーターの公称出力 kW 45 45 45
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,510 1,510 1,510

モデルDN 45C SFC 10/35 bar
入口圧力 bar 10
出口圧力 bar 35
流量 使用圧力での全ユニット m³/min 12.9
吸入容量 m³/min 15.49
ピストン容積 m³/min 1.41
コンプレッサーブロック/エアーエンド速度 rpm 1,227
ピストン数 3
モーターの公称出力 kW 45
音圧レベル dB(A) 78
圧縮空気の接続口:入口G 2
圧縮空気の接続口:出口G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960
重量 kg 1,510

技術仕様 DN 37C S SFC

標準版

モデルDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
入口圧力 bar 7.5 7.5 10
出口圧力 bar 25 30 25
流量 使用圧力での全ユニット m³/min 6.66 6.42 9.09
吸入容量 m³/min 8.02 8.02 10.37
ピストン容積 m³/min 0.94 0.94 0.94
コンプレッサーブロック/エアーエンド速度 rpm 1,183 1,183 1,183
ピストン数 3 3 3
モーターの公称出力 kW 37 37 37
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,500 1,500 1,500

モデルDN 37C S SFC 10/40 bar
入口圧力 bar 10
出口圧力 bar 40
流量 使用圧力での全ユニット m³/min 8.02
吸入容量 m³/min 9.98
ピストン容積 m³/min 0.91
コンプレッサーブロック/エアーエンド速度 rpm 1,139
ピストン数 3
モーターの公称出力 kW 37
音圧レベル dB(A) 78
圧縮空気の接続口:入口G 2
圧縮空気の接続口:出口G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960
重量 kg 1,500

技術仕様 DN 37C L SFC

標準版

モデルDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
入口圧力 bar 5 7.5 10
出口圧力 bar 20 30 25
流量 使用圧力での全ユニット m³/min 7.36 9.39 12.98
吸入容量 m³/min 9.06 11.54 14.93
ピストン容積 m³/min 1.51 1.36 1.36
コンプレッサーブロック/エアーエンド速度 rpm 1,315 1,183 1,183
ピストン数 3 3 3
モーターの公称出力 kW 37 37 37
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,500 1,500 1,500

モデルDN 37C L SFC 10/30 bar
入口圧力 bar 10
出口圧力 bar 30
流量 使用圧力での全ユニット m³/min 12.21
吸入容量 m³/min 14.38
ピストン容積 m³/min 1.31
コンプレッサーブロック/エアーエンド速度 rpm 1,139
ピストン数 3
モーターの公称出力 kW 37
音圧レベル dB(A) 78
圧縮空気の接続口:入口G 2
圧縮空気の接続口:出口G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960
重量 kg 1,500

技術仕様 DN 30C S SFC

標準版

モデルDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
入口圧力 bar 5 7.5 7.5
出口圧力 bar 25 25 35
流量 使用圧力での全ユニット m³/min 4.07 6.4 5.93
吸入容量 m³/min 5.45 7.72 7.72
ピストン容積 m³/min 0.91 0.91 0.91
コンプレッサーブロック/エアーエンド速度 rpm 1,139 1,139 1,139
ピストン数 3 3 3
モーターの公称出力 kW 30 30 30
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,470 1,470 1,470

モデルDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
入口圧力 bar 10 10 10
出口圧力 bar 25 35 40
流量 使用圧力での全ユニット m³/min 8.75 8.26 8.02
吸入容量 m³/min 9.98 9.98 9.98
ピストン容積 m³/min 0.91 0.91 0.91
コンプレッサーブロック/エアーエンド速度 rpm 1,139 1,139 1,139
ピストン数 3 3 3
モーターの公称出力 kW 30 30 30
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,470 1,470 1,470

技術仕様 DN 30C L SFC

標準版

モデルDN 30C L SFC 5/25 bar
入口圧力 bar 5
出口圧力 bar 25
流量 使用圧力での全ユニット m³/min 6.11
吸入容量 m³/min 7.85
ピストン容積 m³/min 1.31
コンプレッサーブロック/エアーエンド速度 rpm 1,139
ピストン数 3
モーターの公称出力 kW 30
音圧レベル dB(A) 78
圧縮空気の接続口:入口G 2
圧縮空気の接続口:出口G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960
重量 kg 1,470

技術仕様 DN 22C SFC

標準版

モデルDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
入口圧力 bar 5 7.5 7.5
出口圧力 bar 25 25 30
流量 使用圧力での全ユニット m³/min 4.75 6.91 6.16
吸入容量 m³/min 6.29 8.31 7.72
ピストン容積 m³/min 1.05 0.98 0.91
コンプレッサーブロック/エアーエンド速度 rpm 1,315 1,227 1,139
ピストン数 3 3 3
モーターの公称出力 kW 22 22 22
音圧レベル dB(A) 78 78 78
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,370 1,370 1,370

モデルDN 22C SFC 10/25 bar
入口圧力 bar 10
出口圧力 bar 25
流量 使用圧力での全ユニット m³/min 9.09
吸入容量 m³/min 10.37
ピストン容積 m³/min 0.94
コンプレッサーブロック/エアーエンド速度 rpm 1,183
ピストン数 3
モーターの公称出力 kW 22
音圧レベル dB(A) 78
圧縮空気の接続口:入口G 2
圧縮空気の接続口:出口G 1½
寸法 幅 x 奥行 x 高さ mm 1,280 x 1,830 x 1,960
重量 kg 1,370
