ターンキーソリューション:ケーザー社ロータリースクリュー式真空ポンプ


真空の生成に完璧なソリューションです。

当社のロータリースクリュー式真空ポンプは、シグマ・プロフィールを使用する特別に開発されたケーザー・バキュームエアーエンドを装備しています。1段式の真空生成では「低真空」が供給されます。次の仕様の3シリーズが用意されています。

  • 吸込量:4.75~15.70 m³/分
  • 最終真空圧:99 %
  • 圧力:10 mbar(a)

すぐに接続ができるパッケージは、排塵梱包充填機感想脱ガス濾過などの用途にご利用いただけます。

メリット

  • 極めて高効率:
    EUでは2015年よりIE3モーターの使用が義務づけられています。このモーターとシグマ・プロファイルにより、消費電力が非常に抑えられています。
  • 低メンテナンス/サービスのしやすさ:
    冷却空気用フィルターマットが内部を汚れから保護し、ガスバラストにより水蒸気圧の公差を向上させるとともに、低速運転によりあらゆる部品の寿命を延ばしています。
    広い開口部と着脱可能なリアパネルによりメンテナンスがはかどります。

運転コストの低減
ライフサイクルコスト

自動で張り調整するVベルトドライブシステムにより、どの型式のエアーエンドを使用する場合でも、正確な速度でエアーエンドを駆動します。モーター出力が可能な限り効率よくエアーエンドに伝えられ、エネルギーの節約とコンプレッサーの高い信頼性に貢献しています。



ケーザー社ロータリースクリュー式真空ポンプの詳細

装置

バキュームエアーエンド

  • 省エネ設計のシグマ・プロフィールを使用するスクリュー用エアーエンド
  • Vベルト駆動
  • 自動ベルト張り調整装置
  • ソレノイドバルブで制御の吸入弁
  • 冷却オイルポンプ(ギアポンプ)
  • 吸入空気の許容温度は+45 °Cまで

電気モーター

ロータリースクリュー式バキュームポンプのプレミアム効率モーター

  • プレミアム高効率のIE3
  • 保護度IP 55(ASVシリーズ: IP 54)
  • 絶縁クラスF
  • 400 V、三相、50 Hz

冷却

  • 空冷式アルミニウム製液体冷却器
  • 最高+40°Cの周囲温度に対応する設計

冷却液回路

  • 温調弁
  • 全流ミクロフィルターのバイパス(交換式インサート付)
  • 複合式液体タンク/セパレータータンク(圧力逃し弁付)
  • 多段式セパレーターカートリッジ
  • 液量点検窓ドレン弁/ホース
  • クイックリリースカップリング(圧力差測定用)
  • セパレーターカートリッジ

コントロールキャビネット

  • IP 54
  • 230 V制御電圧
  • モーター直入れ起動
  • モーター過負荷保護リレー

一般的な設計

ASVシリーズ:コンパクトカバー内部図

  • コンパクトな筐体を防振マウント付の強固なベースフレームに設置
  • 表面を紛体塗装
  • ミネラルウールの防音ライニング
  • 上面と側面のアクセスドア
  • 交換式冷却用エアーフィルター
  • エアーエンドとモーターを防振マウントに取り付け
  • フレキシブルパイプ
  • 完全に保護されたベルトドライブ/ファン
  • バキュームフィルター(詰まりを知らせる圧力変換器付)
  • 部分ロード制御により吸入弁を無段階にコントロール
  • デュアル制御モードに切り替え可能
  • 水蒸気圧の公差を向上させるガスバラストユニット

シグマ・コントロール2

シグマ・コントロール2コンプレッサーコントローラー

  • 一目で運転状況がわかる表示灯LED
  • 読み取りやすいディスプレイ
  • 30言語を選択可能
  • ソフトタッチアイコンキー
  • 全自動で監視/制御
  • Dual、Quadro、Vario、連続制御モードを標準装備
  • インターフェース:イーサネット
  • そのほか、以下の通信モジュールにオプションで対応。プロフィバスDP、Modbus、プロフィネット、DeviceNet
  • データ記録/更新用のSDカードスロット
  • RFID読取機
  • ウェブサーバー

略図

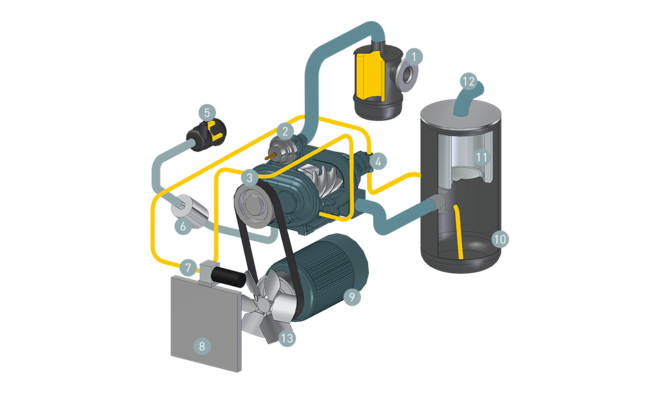

ロータリースクリュー式バキュームポンプの構成機器配置
  1. 吸込用フィルター
  2. 吸込弁(真空調整器)
  3. エアーエンド
  4. 冷却オイルポンプ(ギアポンプ)
  5. ガスバラスト用エアーフィルター
  6. ガスバラスト用サイレンサー
  7. オイルフィルター付きサーモスタット弁
  1. オイルクーラー
  2. 駆動モーター
  3. オイルセパレータタンク(OST)
  4. オイルセパレーターカートリッジ
  5. 排気
  6. ファン
