高性能のレシプロコンプレッサーNシリーズブースター

高圧性能への近道

Nシリーズブースターは、既存システムの圧力を45 barまで高めます。ケーザー社は幅広い高性能ブースターレシプロコンプレッサーをご用意しており、いずれもケーザーロータリースクリューコンプレッサーやSIGMA PET AIRステーションと完全に連動します。

Nシリーズブースターには、1シリンダー、2シリンダー、3シリンダー取り揃えており、以下の性能パラメーター内で稼動します。

  • 初圧最大13 bar - 吐出圧力最大45 bar
  • 流量:0.27~20.51 m³/分

通常の制御用空気や供給用空気よりも高圧縮の加工用空気が必要なあらゆる用途では、高圧の圧縮空気供給システム全体を設計するのに比べて、ブースターを使用した方がはるかに高いコスト効果を達成します。PETボトル生産は、こうした用途の好例です。

メリット

  • 高圧で連続運転:
    オイル圧力潤滑と強化されたシリンダー冷却などの革新的な機能により、長寿命と低メンテナンスを実現するとともに、最高45 barでシステムを連続運転できます。
  • 極めて低いオイル需要:
    高品質のシリンダーはプラトーホーニング加工で、追加の層により摩耗を防ぎます。以上の機能により、耐用期間にわたってオイル消費量を低く抑えます。
  • 特に低温の圧縮空気用:
    3シリンダーブースターには、個別にファンを装備する圧縮空気アフタークーラーを採用しており、圧縮空気吐出温度を低く保ちます。ブースターには水冷式のアフタークーラーを追加で装備することもでき、さらに低い温度で維持できます。

エネルギーコストの節約
ライフサイクルコスト

高品質のプレミアム効率電気モーターが比類ない効率を達成して、電力消費量を極めて低く抑えます。運転温度が低いため、さらにメリットがあります。



製品の詳細

バージョン

空気需要の少ない用途

N 60 G - N 153 Gブースター(空冷式)

このシリーズの小型モデルは、40 barまでの圧力で少ない吐出空気流量が必要な用途に最適です。このコンプレッサーは単シリンダーまたは二シリンダーコンプレッサーブロックを装備しており、容量4 kWまでの高効率モーター駆動です。ケーザー社は、すべてのコンプレッサーブロックを自社で設計、製造しているため、最高の品質を保証します。

空気需要が中~大容量

N 253 G - N 502 Gブースター(空冷式)

45 barまでの圧力で、大量の吐出空気流量が必要な場合には、中型から大型のケーザーブースターモデルが自然の選択です。ブースターの中核となる構成機器は二気筒または三気筒の高精度コンプレッサーブロックで、優れた効率を実現します。また、最大45 kWのプレミアム効率電動モーターは、最適のエネルギー効率を発揮します(最高18.5 kW:IE2、18.5 kW以上:IE3)

N 2001 Gブースター(空冷式)

N2001 G空冷式バージョンには、個別にファンが付いたアフタークーラーが装備されており、入口と圧縮空気間の温度差(∆T)を可能なかぎり小さく抑えます。周辺温度が高い環境でも温度差をわずか5 Kに抑える最適な冷却性能を確保するには、N 2001 Gに水冷式の圧縮空気アフタークーラーを装備できます。

レイアウト例

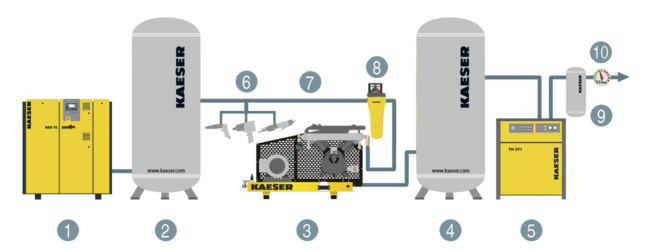

ブースター装備の圧縮空気システム(最大45 bar)の構成機器配置
  1. ロータリースクリューコンプレッサー
  2. エアーレシーバー
  3. ブースター
  4. 「高圧」エアーレシーバー
  5. 「高圧」冷凍式ドライヤー
  1. 空圧ツール
  2. 13 barまでの低圧システム
  3. プレフィルター
  4. 「高圧」用ミクロフィルター
  5. 圧縮空気ライン(45 bar時)

ブースター付き圧縮空気システム(最大45 bar)

技術仕様 N 60-G

標準版

モデルN 60 5/20 bar N 60 7,5/30 bar N 60 10/35 bar
入口圧力 bar 5 7.5 10
出口圧力 bar 20 30 35
流量 使用圧力での全ユニット m³/min 0.27 0.38 0.53
吸入容量 m³/min 0.4 0.57 0.73
ピストン容積 m³/min 0.07 0.07 0.07
コンプレッサーブロック/エアーエンド速度 rpm 1,150 1,150 1,150
ピストン数 1 1 1
モーターの公称出力 kW 2.2 2.2 2.2
音圧レベル dB(A) 74 74 74
圧縮空気の接続口:入口G ½ G ½ G ½
圧縮空気の接続口:出口G ½ G ½ G ½
寸法 幅 x 奥行 x 高さ mm 920 x 450 x 550 920 x 450 x 550 920 x 450 x 550
重量 kg 70 70 70

モデルN 60 13/35 bar
入口圧力 bar 13
出口圧力 bar 35
流量 使用圧力での全ユニット m³/min 0.75
吸入容量 m³/min 0.93
ピストン容積 m³/min 0.07
コンプレッサーブロック/エアーエンド速度 rpm 1,150
ピストン数 1
モーターの公称出力 kW 2.2
音圧レベル dB(A) 74
圧縮空気の接続口:入口G ½
圧縮空気の接続口:出口G ½
寸法 幅 x 奥行 x 高さ mm 920 x 450 x 550
重量 kg 70

技術仕様 N 153-G

標準版

モデルN 153 5/15 bar N 153 5/20 bar N 153 7,5/15 bar
入口圧力 bar 5 5 7.5
出口圧力 bar 15 20 15
流量 使用圧力での全ユニット m³/min 0.67 0.57 1.03
吸入容量 m³/min 0.89 0.89 1.27
ピストン容積 m³/min 0.15 0.15 0.15
コンプレッサーブロック/エアーエンド速度 rpm 650 650 650
ピストン数 2 2 2
モーターの公称出力 kW 2.2 4 2.2
音圧レベル dB(A) 74 74 74
圧縮空気の接続口:入口G ¾ G ¾ G ¾
圧縮空気の接続口:出口G ½ G ½ G ½
寸法 幅 x 奥行 x 高さ mm 1,390 x 720 x 820 1,390 x 720 x 820 1,390 x 720 x 820
重量 kg 255 255 255

技術仕様 N 253-G

標準版

モデルN 253 5/25 bar N 253 7,5/20 bar N 253 7,5/35 bar
入口圧力 bar 5 7.5 7.5
出口圧力 bar 25 20 35
流量 使用圧力での全ユニット m³/min 0.99 1.72 1.45
吸入容量 m³/min 1.56 2.21 2.21
ピストン容積 m³/min 0.26 0.26 0.26
コンプレッサーブロック/エアーエンド速度 rpm 1,135 1,135 1,135
ピストン数 2 2 2
モーターの公称出力 kW 7.5 7.5 11
音圧レベル dB(A) 76 76 76
圧縮空気の接続口:入口G ¾ G ¾ G ¾
圧縮空気の接続口:出口G ½ G ½ G ½
寸法 幅 x 奥行 x 高さ mm 1,390 x 730 x 810 1,390 x 730 x 810 1,390 x 730 x 810
重量 kg 290 290 290

モデルN 253 10/25 bar N 253 10/45 bar N 253 13/25 bar
入口圧力 bar 10 10 13
出口圧力 bar 25 45 25
流量 使用圧力での全ユニット m³/min 2.27 1.91 3.05
吸入容量 m³/min 2.86 2.86 3.64
ピストン容積 m³/min 0.26 0.26 0.26
コンプレッサーブロック/エアーエンド速度 rpm 1,135 1,135 1,135
ピストン数 2 2 2
モーターの公称出力 kW 7.5 11 7.5
音圧レベル dB(A) 76 76 76
圧縮空気の接続口:入口G ¾ G ¾ G ¾
圧縮空気の接続口:出口G ½ G ½ G ½
寸法 幅 x 奥行 x 高さ mm 1,390 x 730 x 810 1,390 x 730 x 810 1,390 x 730 x 810
重量 kg 290 290 290

モデルN 253 13/45 bar
入口圧力 bar 13
出口圧力 bar 45
流量 使用圧力での全ユニット m³/min 2.68
吸入容量 m³/min 3.64
ピストン容積 m³/min 0.26
コンプレッサーブロック/エアーエンド速度 rpm 1,135
ピストン数 2
モーターの公称出力 kW 11
音圧レベル dB(A) 76
圧縮空気の接続口:入口G ¾
圧縮空気の接続口:出口G ½
寸法 幅 x 奥行 x 高さ mm 1,390 x 730 x 810
重量 kg 290

技術仕様 N 351-G

標準版

モデルN 351 5/25 bar N 351 7,5/25 bar N 351 7,5/35 bar
入口圧力 bar 5 7.5 7.5
出口圧力 bar 25 25 35
流量 使用圧力での全ユニット m³/min 1.58 2.53 2.31
吸入容量 m³/min 2.29 3.25 3.25
ピストン容積 m³/min 0.38 0.38 0.38
コンプレッサーブロック/エアーエンド速度 rpm 950 950 950
ピストン数 2 2 2
モーターの公称出力 kW 11 11 15
音圧レベル dB(A) 77 77 77
圧縮空気の接続口:入口G ¾ G ¾ G ¾
圧縮空気の接続口:出口G ¾ G ¾ G ¾
寸法 幅 x 奥行 x 高さ mm 1,550 x 880 x 1,020 1,550 x 880 x 1,020 1,550 x 880 x 1,020
重量 kg 415 415 415

モデルN 351 10/25 bar N 351 10/45 bar N 351 13/25 bar
入口圧力 bar 10 10 13
出口圧力 bar 25 45 25
流量 使用圧力での全ユニット m³/min 3.49 3.04 4.63
吸入容量 m³/min 4.2 4.2 5.34
ピストン容積 m³/min 0.38 0.38 0.38
コンプレッサーブロック/エアーエンド速度 rpm 950 950 950
ピストン数 2 2 2
モーターの公称出力 kW 11 15 11
音圧レベル dB(A) 77 77 77
圧縮空気の接続口:入口G ¾ G ¾ G ¾
圧縮空気の接続口:出口G ¾ G ¾ G ¾
寸法 幅 x 奥行 x 高さ mm 1,550 x 880 x 1,020 1,550 x 880 x 1,020 1,550 x 880 x 1,020
重量 kg 415 415 415

モデルN 351 13/45 bar
入口圧力 bar 13
出口圧力 bar 45
流量 使用圧力での全ユニット m³/min 4.18
吸入容量 m³/min 5.34
ピストン容積 m³/min 0.38
コンプレッサーブロック/エアーエンド速度 rpm 950
ピストン数 2
モーターの公称出力 kW 15
音圧レベル dB(A) 77
圧縮空気の接続口:入口G ¾
圧縮空気の接続口:出口G ¾
寸法 幅 x 奥行 x 高さ mm 1,550 x 880 x 1,020
重量 kg 415

技術仕様 N 502-G

標準版

モデルN 502 5/25 bar N 502 7,5/25 bar N 502 7,5/35 bar
入口圧力 bar 5 7.5 7.5
出口圧力 bar 25 25 35
流量 使用圧力での全ユニット m³/min 2 3.19 2.87
吸入容量 m³/min 3 4.25 4.25
ピストン容積 m³/min 0.5 0.5 0.5
コンプレッサーブロック/エアーエンド速度 rpm 990 990 990
ピストン数 2 2 2
モーターの公称出力 kW 11 11 15
音圧レベル dB(A) 77 77 77
圧縮空気の接続口:入口G 1 G 1 G 1
圧縮空気の接続口:出口G ¾ G ¾ G ¾
寸法 幅 x 奥行 x 高さ mm 1,570 x 880 x 1,020 1,570 x 880 x 1,020 1,570 x 880 x 1,020
重量 kg 460 460 460

モデルN 502 10/25 bar N 502 10/35 bar N 502 10/45 bar
入口圧力 bar 10 10 10
出口圧力 bar 25 35 45
流量 使用圧力での全ユニット m³/min 4.38 4.06 3.74
吸入容量 m³/min 5.5 5.5 5.5
ピストン容積 m³/min 0.5 0.5 0.5
コンプレッサーブロック/エアーエンド速度 rpm 990 990 990
ピストン数 2 2 2
モーターの公称出力 kW 11 15 18.5
音圧レベル dB(A) 77 77 77
圧縮空気の接続口:入口G 1 G 1 G 1
圧縮空気の接続口:出口G ¾ G ¾ G ¾
寸法 幅 x 奥行 x 高さ mm 1,570 x 880 x 1,020 1,570 x 880 x 1,020 1,570 x 880 x 1,020
重量 kg 460 460 460

技術仕様 N 2001-G

標準版

モデルN 2001 5/25 bar N 2001 7,5/25 bar N 2001 10/25 bar
入口圧力 bar 5 7.5 10
出口圧力 bar 25 25 25
流量 使用圧力での全ユニット m³/min 9.13 11.43 15.51
吸入容量 m³/min 11.37 13.26 17.16
ピストン容積 m³/min 1.89 1.56 1.56
コンプレッサーブロック/エアーエンド速度 rpm 910 750 750
ピストン数 3 3 3
モーターの公称出力 kW 37 37 37
音圧レベル dB(A) 85 85 85
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 2,790 x 1,010 x 1,050 2,790 x 1,010 x 1,050 2,790 x 1,010 x 1,050
重量 kg 1,190 1,190 1,190

モデルN 2001 13/25 bar
入口圧力 bar 13
出口圧力 bar 25
流量 使用圧力での全ユニット m³/min 20.21
吸入容量 m³/min 21.54
ピストン容積 m³/min 1.54
コンプレッサーブロック/エアーエンド速度 rpm 740
ピストン数 3
モーターの公称出力 kW 37
音圧レベル dB(A) 85
圧縮空気の接続口:入口G 2
圧縮空気の接続口:出口G 1½
寸法 幅 x 奥行 x 高さ mm 2,790 x 1,010 x 1,050
重量 kg 1,190

技術仕様 N 2001-GW

標準版

モデルN 2001 W 5/25 bar N 2001 W 7,5/25 bar N 2001 W 10/25 bar
入口圧力 bar 5 7.5 10
出口圧力 bar 25 25 25
流量 使用圧力での全ユニット m³/min 9.13 11.43 15.51
吸入容量 m³/min 11.37 13.26 17.16
ピストン容積 m³/min 1.89 1.56 1.56
コンプレッサーブロック/エアーエンド速度 rpm 910 750 750
ピストン数 3 3 3
モーターの公称出力 kW 37 37 37
音圧レベル dB(A) 84 84 84
圧縮空気の接続口:入口G 2 G 2 G 2
圧縮空気の接続口:出口G 1½ G 1½ G 1½
寸法 幅 x 奥行 x 高さ mm 1,980 x 1,000 x 1,010 1,980 x 1,000 x 1,010 1,980 x 1,000 x 1,010
重量 kg 1,030 1,030 1,030

モデルN 2001 W 13/25 bar
入口圧力 bar 13
出口圧力 bar 25
流量 使用圧力での全ユニット m³/min 20.21
吸入容量 m³/min 21.54
ピストン容積 m³/min 1.54
コンプレッサーブロック/エアーエンド速度 rpm 740
ピストン数 3
モーターの公称出力 kW 37
音圧レベル dB(A) 84
圧縮空気の接続口:入口G 2
圧縮空気の接続口:出口G 1½
寸法 幅 x 奥行 x 高さ mm 1,980 x 1,000 x 1,010
重量 kg 1,030
